CONEXÕES ANILHADAS EM INOX

Para mais informações, clique aqui.

Conexões anilhadas em inox unem tubos a outros tubos, válvulas, instrumentos ou equipamentos por meio de um sistema de compressão mecânica. Em vez de depender de solda na extremidade do tubo, a montagem utiliza corpo, porca e uma ou mais anilhas dimensionadas para trabalhar em conjunto. Quando o tubo e os componentes são compatíveis e o aperto segue o procedimento correto, a conexão proporciona retenção e vedação em uma interface compacta e desmontável.

A Usiinox, fundada em 2005, fabrica conexões em aço inox 316 e atende empresas em todo o território nacional. Esta página explica como selecionar conexões anilhadas em inox, quais condições do tubo influenciam a montagem e por que pressão, temperatura, fluido, rosca e geometria devem ser avaliados antes da compra. Nenhum limite de operação deve ser presumido apenas pela aparência da peça ou pelo material indicado.

O princípio de funcionamento das conexões anilhadas

O aperto da porca transmite força à anilha, que se posiciona entre o corpo e a superfície externa do tubo. A geometria controla a deformação necessária para gerar contato e restringir o deslocamento. O resultado depende do conjunto completo: corpo, porca, anilha e tubo precisam pertencer à configuração prevista.

Nas conexões anilhadas em inox, a rosca da porca normalmente produz o avanço mecânico, mas não é necessariamente a região que veda o fluido. A vedação ocorre na interface projetada entre anilha, corpo e tubo. Aplicar selante nessa rosca ou apertar excessivamente não corrige incompatibilidade dimensional.

O sistema pode ser de anilha simples ou dupla anilha. Na versão simples, um único elemento desempenha as funções definidas pelo projeto. Na dupla anilha, uma anilha dianteira e outra traseira atuam de forma complementar. As peças não devem ser misturadas entre marcas ou famílias diferentes, mesmo quando parecem semelhantes.

Anilha simples e dupla anilha não são sinônimos

A expressão “conexão anilhada” descreve uma categoria ampla. Ela não determina sozinha quantas anilhas existem, qual material foi utilizado ou qual pressão pode ser admitida. Por isso, esta página não substitui a página específica de conexões dupla anilha: uma organiza a categoria geral, enquanto a outra aprofunda aquele mecanismo.

Ao especificar conexões anilhadas em inox, informe se o sistema é de anilha simples, dupla anilha ou outro desenho identificado. Na linha D-Seal apresentada pela Usiinox, o catálogo descreve corpo, flange e anilha próprios. Outros sistemas podem usar porca e duas anilhas. Não se deve presumir intercambialidade.

Uma remontagem também depende do sistema. O catálogo D-Seal admite desmontagens e remontagens, mas isso exige inspeção da anilha, posição no tubo, roscas, corpo e faces. Componentes danificados, corroídos ou deformados não devem ser reutilizados apenas para economizar tempo.

Conexões anilhadas em inox 316 e compatibilidade do processo

O aço inoxidável 316 contém molibdênio e apresenta resistência à corrosão adequada a diversas aplicações industriais. Essa característica pode ser útil em ambientes sujeitos a umidade, limpeza, agentes químicos compatíveis ou atmosfera industrial. Entretanto, aço inox não significa resistência universal.

A escolha de conexões anilhadas em inox precisa considerar fluido, concentração, temperatura, cloretos, contaminação, frestas e tempo de exposição. Processos químicos, ambientes marítimos e serviços sanitários podem exigir avaliações e requisitos adicionais. O responsável técnico deve validar o material conforme o processo real.

No catálogo D-Seal, corpos, conectores e uniões da linha inoxidável são indicados em ASTM A276 UNS S31600. Flanges aparecem no mesmo material com tratamento interno descrito pelo documento, e as anilhas podem variar entre ASTM A276 UNS S31600 e 17-4PH conforme ASTM A564 grau 630. Essas referências pertencem aos códigos correspondentes e não devem ser generalizadas para qualquer peça.

O tubo é parte do sistema de vedação

Uma conexão nova não compensa um tubo inadequado. Diâmetro externo, espessura, ovalização, dureza e acabamento superficial influenciam diretamente o contato da anilha. Riscos longitudinais profundos na região de vedação podem criar caminhos de vazamento; amassados e ovalização alteram a distribuição de esforço.

Para as conexões anilhadas em inox da linha D-Seal, o catálogo recomenda tubo recozido em aço inox 304 ou 316 e orienta que o tubo seja mais macio que a flange. Em outras famílias, devem prevalecer os requisitos específicos. A composição nominal do tubo não basta: condição metalúrgica, tolerâncias e superfície também importam.

Espessura de parede influencia resistência e comportamento durante a montagem. Paredes muito finas podem deformar; paredes incompatíveis podem não atender à pressão do circuito. A seleção de conexões anilhadas em inox deve relacionar tubo, conexão, pressão, temperatura e norma do projeto.

Preparação correta antes do aperto

A preparação recomendada inclui:

1. confirmar material, diâmetro externo e espessura;
2. verificar riscos, ovalização, corrosão e amassados;
3. cortar o tubo perpendicularmente ao eixo;
4. remover rebarbas internas e externas;
5. limpar cavacos, óleo contaminado e abrasivos;
6. inserir o tubo até o encosto previsto;
7. manter o alinhamento durante o aperto;
8. seguir o procedimento aplicável ao tamanho e ao sistema.

Em conexões anilhadas em inox, uma extremidade inclinada reduz o apoio e pode alterar a posição da anilha. Rebarba externa dificulta o assentamento; rebarba interna pode liberar partículas no circuito. Ferramentas utilizadas em aço carbono devem ser controladas para evitar transferência de contaminantes ferrosos ao inox.

Quando não houver espaço para montagem no local, um dispositivo de pré-montagem pode ser utilizado se o sistema permitir. A operação em bancada facilita o controle, mas não substitui a conferência final. O tubo precisa permanecer alinhado e livre de esforço lateral.

Torque e aperto controlado

Aumentar o torque sem critério não aumenta necessariamente a segurança. Aperto insuficiente impede o posicionamento previsto; excesso pode deformar anilha, tubo, porca ou corpo. O método pode ser indicado por número de voltas, posição inicial ou torque, conforme a documentação específica.

As conexões anilhadas em inox devem ser montadas com ferramentas adequadas e apoio correto. Segurar o corpo quando necessário evita transmitir esforço para o restante da tubulação. Marcas de referência podem ajudar a visualizar o avanço da porca, mas não substituem o procedimento do produto.

Após a montagem, o teste deve seguir critérios do sistema, com medidas de segurança compatíveis com fluido e pressão. Não se deve procurar vazamentos com a mão nem reapertar uma linha pressurizada. Antes de qualquer intervenção, o circuito precisa ser isolado e despressurizado.

Pressão temperatura vibração e ciclos

Não existe uma pressão única para todas as conexões anilhadas. A capacidade depende de material, dimensão, tubo, parede, geometria, temperatura e montagem. Picos, pulsação, golpes, vibração e ciclos podem tornar a aplicação mais severa do que a pressão normal indica.

Ao selecionar conexões anilhadas em inox, informe pressão de trabalho, máxima prevista, temperatura mínima e máxima e frequência de ciclos. Fatores de correção de temperatura devem ser aplicados quando indicados. Se houver O-ring, seu composto também precisa ser compatível com fluido e temperatura.

Vibração deve ser controlada por suportes, rota adequada e alinhamento. A conexão não deve funcionar como suporte de bomba, válvula pesada ou instrumento. Em tubos curvados, raio, parede e ferramenta precisam evitar achatamento ou fissuras.

Roscas e terminações conectadas ao equipamento

O lado oposto ao tubo pode utilizar NPT, NPTF, BSPT, BSPP, JIC ou terminação soldável, conforme o produto. NPT e BSP não são equivalentes. Elas podem diferir em perfil, passo, diâmetro, conicidade e forma de vedação.

Uma cotação de conexões anilhadas em inox deve identificar cada extremidade. “Tubo de 10 mm com rosca de meia” é incompleto: falta indicar espessura, padrão e sexo da rosca. Em JIC, o cone de 37 graus realiza a vedação; em roscas cônicas, pode haver selante compatível; em BSPP, a vedação geralmente utiliza uma interface própria.

Adaptadores permitem combinar padrões diferentes sem forçar roscas incompatíveis. Quanto mais clara for a descrição, menor o risco de montar uma peça aparentemente adequada que falhe na operação.

Configurações disponíveis para diferentes rotas

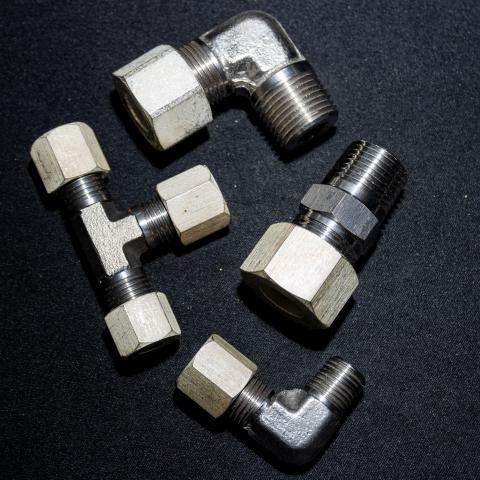

Uniões retas interligam trechos alinhados. Cotovelos mudam a direção, tês e cruzetas criam derivações, passantes atravessam painéis e conectores fazem a transição para roscas. Reduções conectam tubos de dimensões distintas quando previstas pelo projeto.

As conexões anilhadas em inox podem compor painéis de instrumentação, máquinas, skids, bancadas de teste, unidades hidráulicas, redes pneumáticas e linhas de processo. A geometria deve reduzir tensões, facilitar o acesso da ferramenta e permitir inspeção.

O catálogo e o site da Usiinox apresentam conectores, uniões, cotovelos, tês, cruzetas, adaptadores e componentes relacionados. Disponibilidade, medida, material e prazo devem ser confirmados em cada consulta.

Aplicações das conexões anilhadas em inox

Essas conexões podem ser utilizadas em indústrias química e petroquímica, óleo e gás, papel e celulose, mineração, siderurgia, energia, saneamento, alimentos e farmacêutica, sempre conforme os requisitos do processo. Também aparecem em equipamentos de automação, medição e controle.

Para gases, acabamento superficial e parede do tubo ganham importância. O catálogo D-Seal cita aplicações com ar, nitrogênio, hidrogênio e hélio, mas gases inflamáveis, tóxicos, oxidantes ou de alta pureza exigem procedimentos específicos. Conexões anilhadas em inox não devem ser aplicadas a um gás apenas porque funcionaram com líquido em pressão semelhante.

Setores alimentício e farmacêutico podem exigir condições sanitárias que uma conexão industrial comum não atende automaticamente. Limpeza, drenabilidade, acabamento, documentação e compatibilidade precisam ser confirmados.

Inspeção manutenção e remontagem

A inspeção visual deve observar roscas danificadas, corrosão, riscos, deformação e contaminação. A posição da anilha no tubo indica se houve cravamento e deve permanecer compatível com o corpo na remontagem. Trocar somente uma parte sem identificar o sistema pode gerar incompatibilidade.

Durante a manutenção de conexões anilhadas em inox, registre códigos e medidas antes de desmontar. Proteja tubos e componentes contra sujeira. Na remontagem, siga a orientação correspondente e faça o teste previsto. Se houver dúvida sobre integridade, substitua os componentes afetados.

Uma manutenção bem documentada cria histórico para futuras compras. Fotos identificadas, desenhos atualizados e lista de materiais reduzem o tempo de cotação e evitam improvisações.

Como solicitar uma cotação completa

Informe:

• tipo de conexão e geometria;
• material e quantidade;
• diâmetro externo e parede do tubo;
• sistema de anilha simples ou dupla;
• padrão e tamanho das roscas;
• fluido, pressão e temperatura;
• requisitos de inspeção ou documentação;
• cidade de destino e prazo necessário;
• desenho, código, foto ou amostra disponível.

Esses dados permitem avaliar conexões anilhadas em inox com mais precisão. A aprovação final deve envolver o responsável técnico do equipamento ou processo.

Perguntas frequentes

Compre conexões anilhadas com atendimento nacional

Precisa de conexões anilhadas em inox para instrumentação, hidráulica, pneumática ou linhas industriais? Entre em contato com a Usiinox pelos canais oficiais disponíveis no site e envie sua especificação. A empresa vende para todo o Brasil, atendendo clientes em São Paulo, Minas Gerais, Rio de Janeiro, Paraná, Santa Catarina, Rio Grande do Sul, Bahia, Pernambuco, Ceará, Goiás, Distrito Federal, Amazonas e demais estados. Solicite uma análise e um orçamento com material, dimensões, roscas, pressão, temperatura, quantidade e destino da entrega.
