TUBO INOX

Para mais informações, clique aqui.

Tubo inox é um componente essencial em linhas hidráulicas, pneumáticas, de instrumentação e de processo nas quais resistência à corrosão, controle de vazamento, limpeza e durabilidade são requisitos importantes. O desempenho do sistema, porém, não depende apenas do material do tubo. Liga, diâmetro externo, espessura de parede, acabamento, pressão, temperatura, fluido e conexão precisam ser especificados em conjunto.

A Usiinox, fundada em 2005 em Santo André, São Paulo, fabrica conexões hidráulicas e industriais em aço inox 316 para sistemas de alta e baixa pressão. Sua linha inclui tês, cotovelos, cruzetas, conectores, adaptadores, espigões, luvas, uniões e componentes especiais. Este guia explica como avaliar o tubo inox e como selecionar conexões compatíveis, sem atribuir ao tubo ou à conexão uma capacidade que somente pode ser definida após a análise completa da aplicação.

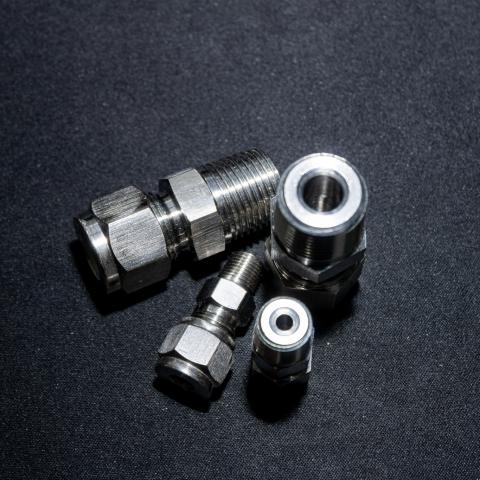

Imagem ilustrativa. Liga, dimensões, norma, pressão e compatibilidade devem ser confirmadas para cada projeto.

O que é tubo inox e por que ele é utilizado

O termo tubo inox identifica uma família de produtos fabricados em aço inoxidável, e não uma única especificação. Aços inoxidáveis possuem cromo em quantidade suficiente para formar uma camada passiva superficial. Quando o material é corretamente selecionado, fabricado e mantido, essa camada contribui para a resistência à corrosão.

Isso não significa que o material seja imune a qualquer ambiente. Cloretos, ácidos, contaminação por aço carbono, frestas, depósitos, temperatura elevada e limpeza inadequada podem comprometer o desempenho. Por isso, expressões genéricas como “não enferruja” ou “serve para qualquer produto químico” não devem substituir uma análise técnica.

Em aplicações industriais, o tubo inox pode conduzir líquidos, gases, vapor, ar comprimido, óleo, produtos químicos ou fluidos de processo. Também pode participar de circuitos de instrumentos, painéis, equipamentos e estruturas. A função pretendida define qual família de tubo, norma, acabamento e conexão devem ser avaliados.

Principais benefícios quando a especificação é correta

• Resistência à corrosão em meios compatíveis com a liga escolhida;
• Superfície que pode facilitar limpeza e inspeção;
• Boa relação entre resistência mecânica e espessura;
• Possibilidade de soldagem, conformação e montagem por conexões mecânicas;
• Durabilidade em ambientes industriais adequadamente controlados;
• Compatibilidade com diferentes geometrias de conexões e instrumentos.

Tubo inox 304, 304L, 316 e 316L

A escolha da liga é uma das primeiras decisões do projeto. O tubo inox 304 e suas variações são comuns em aplicações gerais, enquanto as ligas 316 e 316L contêm molibdênio e costumam apresentar desempenho superior contra corrosão localizada em diversos ambientes. A vantagem não é absoluta: concentração do fluido, temperatura, velocidade, limpeza e geometria da instalação também influenciam o resultado.

A Usiinox utiliza aço inox 316 na fabricação de suas conexões. Isso não autoriza concluir que qualquer tubo inox 316 pode ser combinado automaticamente com qualquer componente. O projetista deve verificar dimensões, dureza, tolerâncias, acabamento, espessura e método de vedação.

OD, milimétrico e Schedule não são a mesma especificação

Uma das falhas mais frequentes em cotações é informar somente “tubo de meia polegada”. Essa descrição pode representar produtos dimensionalmente diferentes. Para selecionar uma conexão, é necessário saber como o tubo foi especificado.

Tubo por diâmetro externo

Em sistemas de instrumentação e compressão, o tubo inox costuma ser definido pelo diâmetro externo, conhecido como OD, e pela espessura da parede. Um tubo de 1/2 polegada OD possui diâmetro externo nominal de 1/2 polegada; sua passagem interna varia conforme a espessura.

Tubo milimétrico

É informado em milímetros de diâmetro externo e espessura. Uma medida métrica visualmente próxima a uma medida em polegadas não deve ser tratada como equivalente. Pequenas diferenças podem impedir o assentamento das anilhas, comprometer a vedação ou deformar o componente.

Tubo padrão Schedule

O tubo inox Schedule é normalmente definido por diâmetro nominal e série de espessura, conforme a norma aplicável. O número Schedule não representa diretamente milímetros de parede e a espessura muda de acordo com o diâmetro nominal. Conexões destinadas a tubo OD e conexões para tubulação Schedule possuem critérios dimensionais diferentes.

Tubo com costura e tubo sem costura

O tubo inox pode ser produzido com solda longitudinal ou por processo sem costura. A escolha não deve ser feita apenas por preferência comercial. Norma, processo de fabricação, tratamento térmico, inspeção, tolerância e aplicação determinam a adequação.

O tubo com costura pode atender numerosas linhas industriais quando produzido e inspecionado conforme a especificação correta. O tubo sem costura é frequentemente considerado em aplicações críticas, mas sua simples designação não garante pressão, acabamento ou compatibilidade. Em ambos os casos, o certificado do lote e os requisitos do projeto devem prevalecer.

Normas técnicas que podem aparecer em projetos

As normas organizam requisitos de composição, fabricação, dimensões, ensaios e acabamento. Elas não são intercambiáveis e não devem ser atribuídas à Usiinox ou ao fornecedor do tubo sem confirmação documental.

Um tubo inox destinado a instrumentação não deve ser escolhido apenas porque possui o diâmetro correto. A documentação precisa demonstrar se material, dimensões, dureza, tratamento e acabamento são compatíveis com o serviço e com a família de conexão selecionada.

Compatibilidade entre tubo inox e conexão

Uma conexão segura depende do contato controlado entre suas superfícies e o tubo. Diâmetro externo fora da tolerância, ovalização, riscos, amassados, parede inadequada ou material excessivamente duro podem impedir a montagem correta.

Aplicação ilustrativa de tubulação de instrumentação. O projeto real deve ser dimensionado por profissional habilitado.

Antes de combinar tubo inox e conexão, verifique:

• Diâmetro externo real e unidade de medida;
• Espessura mínima da parede;
• Liga e condição metalúrgica;
• Dureza permitida pela conexão;
• Ovalização e tolerâncias;
• Ausência de riscos profundos, rebarbas ou amassados;
• Corte perpendicular e preparação da extremidade;
• Pressão e temperatura de projeto;
• Compatibilidade química com o fluido;
• Procedimento de montagem do fabricante.

Conector macho Usiinox. Rosca, diâmetro, vedação e material devem ser informados na consulta.

Conexões de dupla anilha

Em uma conexão de dupla anilha, corpo, porca, anilha dianteira e anilha traseira trabalham em conjunto. Durante o aperto controlado, as anilhas produzem fixação e vedação sobre o tubo inox. Geometria, material e tolerâncias de todos os componentes influenciam o resultado.

Não é recomendável misturar porcas, anilhas e corpos de famílias ou fabricantes diferentes sem validação expressa. Peças visualmente semelhantes podem ter ângulos, comprimentos, tratamentos e procedimentos de aperto distintos.

Componentes de dupla anilha devem pertencer ao sistema tecnicamente compatível.

Roscas e métodos de vedação

A extremidade conectada ao equipamento pode utilizar roscas NPT, BSPT, BSPP, métricas ou outras interfaces. Algumas roscas vedam pelo próprio perfil; outras apenas promovem fixação e dependem de sede, face, junta ou anel de vedação.

Ao solicitar uma conexão para tubo inox, não basta informar “rosca de meia”. Devem ser fornecidos padrão, diâmetro, passo, condição macho ou fêmea e método de vedação. O uso de fita ou selante também depende da rosca, do fluido, da temperatura e do procedimento aprovado.

Conector fêmea Usiinox. A interface roscada deve ser identificada corretamente.

Pressão de trabalho é resultado do conjunto

Não existe uma pressão universal para todo tubo inox ou para toda conexão em aço inox 316. A capacidade do conjunto depende do componente de menor limite e das condições reais de serviço.

Devem ser considerados:

• Pressão normal e pressão máxima;
• Picos, pulsação e golpes de pressão;
• Temperatura mínima e máxima;
• Vibração, movimento e fadiga;
• Diâmetro e espessura do tubo;
• Liga, dureza e processo de fabricação;
• Tipo e dimensão da conexão;
• Rosca, sede ou elemento de vedação;
• Qualidade da montagem e suporte da linha;
• Corrosão interna e externa prevista.

Para sistemas de alta pressão, a análise precisa ser especialmente rigorosa. A expressão “alta pressão” descreve uma condição de engenharia, não uma garantia automática baseada apenas no material.

Montagem correta e prevenção de vazamentos

A extremidade do tubo inox deve ser cortada perpendicularmente, estar limpa e sem rebarbas. O tubo não deve ser forçado para corrigir desalinhamentos, pois tensões residuais podem prejudicar vedação e vida útil.

O procedimento exato depende da conexão, mas uma sequência segura normalmente inclui:

1. Confirmar desenho, medidas e materiais;
2. Inspecionar tubo e componentes;
3. Cortar e preparar a extremidade;
4. Inserir o tubo até a posição prevista;
5. Executar o aperto conforme o procedimento aplicável;
6. Apoiar a linha para reduzir vibração e esforço lateral;
7. Testar o sistema em condição controlada;
8. Inspecionar periodicamente durante a operação.

Reaperto indiscriminado não substitui diagnóstico. Se houver vazamento, a instalação deve ser despressurizada e a causa precisa ser identificada antes de qualquer intervenção.

Modelos de conexões fabricados pela Usiinox

A Usiinox fabrica conexões em aço inox 316 para integrar tubos, equipamentos, instrumentos e diferentes interfaces de processo. A configuração é definida conforme desenho, medidas e aplicação.

Conectores e adaptadores

Conectores retos realizam a transição entre o tubo inox e portas roscadas ou outras interfaces. Adaptadores permitem conciliar medidas e padrões previstos no projeto, evitando improvisações de montagem.

Cotovelos, tês e cruzetas

Cotovelos alteram a direção da linha; tês criam derivações; cruzetas organizam quatro vias. Em todas essas peças, perda de carga, espaço de instalação, esforços mecânicos e acesso para manutenção devem ser considerados.

Conectores para painel

O conector para painel permite atravessar chapas e estruturas, mantendo a linha organizada e mecanicamente apoiada.

Espigões, luvas, uniões e peças especiais

Espigões conectam mangueiras compatíveis; luvas e uniões interligam trechos; componentes especiais podem ser avaliados conforme desenho ou amostra. Nenhuma peça deve ser selecionada somente por semelhança visual.

Aplicações industriais

O tubo inox combinado com conexões corretamente especificadas pode participar de sistemas nos setores químico, petroquímico, alimentício, farmacêutico, cosmético, automotivo, naval, de energia, mineração, papel e celulose, tratamento de água, máquinas e equipamentos.

Cada segmento apresenta exigências próprias. Em processos sanitários, acabamento, drenabilidade, limpeza e documentação recebem atenção especial. Em linhas químicas, compatibilidade com concentração e temperatura é decisiva. Em instrumentação, precisão dimensional, montagem e controle de vazamentos são centrais. Em ambientes com vibração, suportação e fadiga precisam ser avaliadas.

Falhas frequentes que podem ser evitadas

Escolher somente pela aparência

Dois tubos ou conectores podem parecer idênticos e possuir dimensões, materiais ou tolerâncias diferentes.

Informar apenas o diâmetro nominal

Sem espessura, padrão dimensional e norma, o tubo inox pode ser interpretado de forma errada.

Misturar componentes

Porcas, anilhas, corpos e vedações de sistemas diferentes não devem ser combinados sem validação.

Ignorar temperatura e fluido

Pressão admissível e resistência à corrosão mudam conforme as condições de processo.

Montar a linha sob tensão

Desalinhamento, vibração e suportação insuficiente transferem esforços para a conexão e aumentam o risco de falha.

Como solicitar uma cotação técnica

Para que a Usiinox avalie a conexão aplicável ao tubo inox, envie o máximo possível das seguintes informações:

Esses dados reduzem ambiguidades, aceleram a análise e ajudam a selecionar uma conexão coerente com o projeto.

Atendimento Usiinox em todo o Brasil

Com sede em Santo André, no ABC Paulista, a Usiinox atende empresas em todo o território nacional. O fornecimento alcança fabricantes de máquinas, integradores, empresas de manutenção, indústrias, revendas e equipes de engenharia em São Paulo, Campinas, Sorocaba, Rio de Janeiro, Belo Horizonte, Curitiba, Joinville, Caxias do Sul, Porto Alegre, Goiânia, Salvador, Recife e demais regiões brasileiras.

A localização do comprador não altera a necessidade de uma especificação completa. Desenhos, certificados disponíveis, fotografias e informações operacionais permitem compreender a demanda e preparar uma cotação mais segura.

Perguntas frequentes sobre tubo inox

Solicite conexões para tubo inox à Usiinox

Para especificar conexões destinadas a tubo inox, envie a aplicação, as dimensões, a liga, as condições de pressão e temperatura e o método de ligação pretendido. A equipe da Usiinox avaliará os dados para identificar conectores, tês, cotovelos, cruzetas, adaptadores, espigões, luvas, uniões ou componentes especiais compatíveis com a necessidade apresentada.
