CONEXÕES DUPLA ANILHA EM AÇO INOX

Para mais informações, clique aqui.

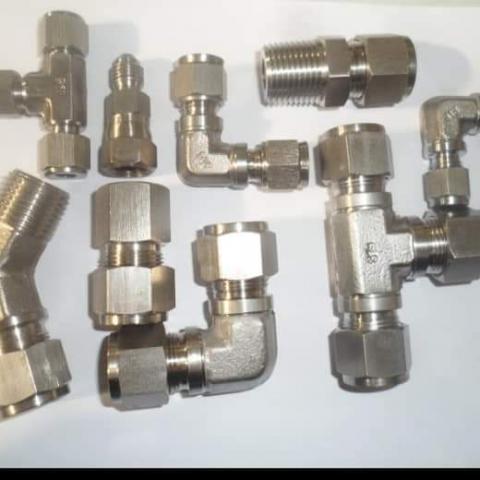

As conexões dupla anilha em aço inox são utilizadas para unir tubos a outros tubos, instrumentos, válvulas, painéis e equipamentos sem depender de rosca produzida diretamente na extremidade do tubo. O sistema combina corpo, porca, anilha dianteira e anilha traseira para realizar fixação e vedação conforme a geometria do conjunto e o procedimento de montagem.

Fundada em 2005, a Usiinox fabrica conexões em aço inox 316 para condução de fluidos, instrumentação e aplicações de alta pressão. Localizada em Santo André, São Paulo, a empresa vende para todo o território nacional e atende indústrias, fabricantes de máquinas, integradores, engenharias, distribuidores e equipes de manutenção.

Para especificar conexões dupla anilha em aço inox com segurança, é necessário analisar o tubo, o fluido, a pressão, a temperatura, a rosca de interface e as condições reais de operação — pontos detalhados ao longo deste guia.

Uma conexão dupla anilha não deve ser escolhida apenas pelo formato ou pelo diâmetro aparente. A compatibilidade entre todos os componentes é indispensável para a montagem e o desempenho do sistema.

Conector macho da linha Usiinox. Tubo, rosca, pressão, temperatura e fluido devem ser informados na especificação.

Como funciona o sistema de dupla anilha?

Em uma configuração típica, o tubo é introduzido no corpo da conexão até a posição prevista. Ao apertar a porca conforme o procedimento do produto, as anilhas avançam e atuam sobre o tubo.

Nas conexões dupla anilha em aço inox, essa atuação coordenada permite que cada componente cumpra uma função específica no travamento e na vedação do conjunto.

A anilha dianteira participa da vedação na região do corpo e do tubo. A anilha traseira contribui para o movimento controlado da anilha dianteira e para a fixação do tubo. O resultado depende da geometria do conjunto, das tolerâncias, do material e do aperto correto.

Os componentes principais são:

• Corpo: possui as superfícies internas e as interfaces do modelo;
• Porca: transmite o movimento necessário durante o aperto;
• Anilha dianteira: atua na vedação e no contato com tubo e corpo;
• Anilha traseira: auxilia no controle da montagem e na fixação do tubo;
• Tubo: integra o conjunto e precisa ter dimensão e condição adequadas.

Porca PD em aço inox. Porca, anilhas e corpo devem pertencer ao mesmo sistema tecnicamente compatível.

As funções exatas podem variar conforme o projeto do fabricante. Por isso, componentes de marcas ou famílias diferentes não devem ser misturados sem validação expressa.

Vantagens das conexões dupla anilha em aço inox

Quando corretamente selecionadas e montadas, as conexões dupla anilha em aço inox 316 podem oferecer benefícios importantes:

• Instalação sem produzir rosca na extremidade do tubo;
• Montagem compacta em painéis e equipamentos;
• Possibilidade de conectar tubos a diferentes interfaces;
• Utilização com líquidos e gases compatíveis;
• Boa resistência à corrosão em condições adequadas ao aço inox 316;
• Facilidade de organizar linhas de instrumentação;
• Variedade de conectores, adaptadores, uniões e componentes;
• Possibilidade de desmontagem em situações previstas pelo sistema.

Essas vantagens não eliminam a necessidade de cálculo, seleção e inspeção. A conexão deve ser tratada como parte de um conjunto pressurizado.

Por que utilizar aço inox 316?

O aço inox 316 é uma liga austenítica que contém molibdênio. Esse elemento contribui para a resistência à corrosão em determinadas condições, especialmente quando comparado a ligas sem molibdênio.

O material é empregado em diversos setores industriais devido à combinação de resistência, durabilidade e facilidade de limpeza. Entretanto, não existe uma liga universal. Fluido, concentração, temperatura, cloretos, ambiente externo, tensões e procedimentos de limpeza influenciam o comportamento do material.

Por esse motivo, a escolha de conexões dupla anilha em aço inox deve relacionar a composição do material às condições químicas e térmicas previstas no processo.

A seleção deve considerar:

Aplicações severas devem ser avaliadas pelo responsável técnico do projeto.

O tubo é parte fundamental do conjunto

Nas conexões dupla anilha, as anilhas atuam diretamente sobre a superfície do tubo. Por isso, usar o diâmetro correto não é suficiente.

O desempenho das conexões dupla anilha em aço inox depende também da qualidade, da tolerância dimensional e da preparação adequada do tubo.

Diâmetro externo

Precisa corresponder à dimensão da conexão. Não se deve confundir medida nominal com medida externa real.

Espessura de parede

Influencia a resistência do tubo e seu comportamento durante a montagem. Paredes inadequadas podem não oferecer suporte suficiente à ação das anilhas.

Material e dureza

O material do tubo deve ser compatível com a conexão, o fluido e o processo. Sua condição mecânica também pode influenciar o anilhamento.

Acabamento superficial

Riscos profundos, ovalização, amassados, corrosão ou sujeira na região de montagem podem prejudicar o contato uniforme.

Corte e preparação

O corte deve ser perpendicular. Rebarbas internas e externas precisam ser removidas sem arredondar ou danificar excessivamente a extremidade.

Uma conexão dupla anilha em aço inox não corrige defeitos do tubo. Tubos fora das condições necessárias devem ser substituídos.

Tipos de conexões dupla anilha Usiinox

A linha de conexões dupla anilha em aço inox pode atender diferentes transições entre tubos, roscas, painéis e equipamentos, conforme o modelo selecionado.

Conector macho UMD

Liga um tubo a uma porta com rosca interna compatível. É necessário informar a medida do tubo e o padrão da rosca.

Conector fêmea UFD

Conecta o tubo a um componente com rosca externa. Passo, perfil, diâmetro e forma de vedação precisam ser confirmados.

Conector macho para painel UMPD

Permite atravessar e fixar a conexão em painel, chapa ou estrutura. Espessura e espaço disponível também fazem parte da especificação.

Adaptador macho AMD

Realiza a transição para uma interface macho compatível.

Adaptador fêmea AFD

Realiza a transição para uma interface fêmea compatível.

Adaptador redutor ATD

Permite a transição entre dimensões diferentes previstas no projeto.

Além desses modelos, a aplicação pode utilizar uniões, cotovelos, tês, cruzetas e outras geometrias. Consulte a Usiinox sobre medidas e configurações disponíveis.

Roscas encontradas nas conexões

Ao especificar conexões dupla anilha em aço inox, a rosca deve ser identificada pelo padrão, diâmetro, passo e tipo de vedação, e não somente pela medida nominal.

A extremidade de dupla anilha pode ser combinada com diferentes interfaces. Entre os padrões apresentados nas linhas Usiinox estão NPT, UNF, BSP paralela, BSP com O-Ring, métrica paralela e métrica com O-Ring.

Roscas semelhantes visualmente podem possuir perfil, passo, diâmetro e forma de vedação diferentes. Forçar padrões incompatíveis pode danificar os filetes e produzir uma montagem insegura.

Para identificar a rosca, envie desenho, código, amostra ou medições. Fotografias isoladas nem sempre são suficientes.

Pressão, temperatura, gases e líquidos

As conexões dupla anilha em aço inox integram sistemas cuja capacidade de operação é determinada pelo componente mais restritivo e pelas condições efetivas de serviço.

A capacidade de uma conexão depende do modelo, dimensão, material, tubo, temperatura, fluido e montagem. Não existe um valor único aplicável a toda conexão dupla anilha.

Ao solicitar a análise, informe:

• Pressão normal;
• Pressão máxima;
• Picos e pulsação;
• Temperatura mínima e máxima;
• Identificação do líquido ou gás;
• Concentração e contaminantes;
• Vibração ou movimento do equipamento;
• Ambiente de instalação.

Gases pressurizados exigem atenção especial porque armazenam energia e podem escapar por passagens muito pequenas. Testes, partida e manutenção devem seguir procedimentos de segurança definidos pela empresa e pelo projeto.

Montagem das conexões dupla anilha

A montagem correta das conexões dupla anilha em aço inox é decisiva para que o contato entre corpo, anilhas e tubo ocorra da maneira prevista no projeto.

A montagem deve seguir a instrução correspondente ao produto. Como princípio geral:

1. Confirme conexão, tubo, material e dimensão;
2. Verifique se corpo, porca e anilhas estão limpos e sem danos;
3. Corte e prepare o tubo corretamente;
4. Introduza o tubo até a posição prevista;
5. Faça o aperto pelo procedimento definido para o sistema;
6. Evite desalinhamento e tensão lateral;
7. Instale suportes para controlar peso e vibração;
8. Inspecione e teste conforme o plano do projeto.

Nunca aperte, solte ou desmonte uma conexão pressurizada. Antes de qualquer intervenção, o sistema precisa estar isolado, despressurizado e em condição segura.

Remontagem e manutenção

Durante a manutenção, as conexões dupla anilha em aço inox devem ser inspecionadas quanto a danos, deformações, contaminação, corrosão e compatibilidade dos componentes.

Alguns sistemas permitem desmontagem e remontagem dentro de procedimentos específicos. Isso não significa que os componentes possam ser reutilizados indefinidamente ou sem inspeção.

Antes da remontagem, verifique:

• Deformações ou marcas excessivas;
• Danos nas roscas;
• Corrosão;
• Condição do tubo;
• Presença e posição dos componentes;
• Alinhamento da linha;
• Histórico de vazamento ou sobrepressão.

Não aplique reapertos sucessivos como solução automática para vazamentos. A causa precisa ser identificada.

Dupla anilha ou anilha simples?

Os dois sistemas utilizam princípios construtivos diferentes. A quantidade de anilhas, por si só, não determina qual solução é melhor para todas as aplicações.

A escolha deve avaliar tubo, pressão, temperatura, vibração, fluido, espaço, frequência de manutenção e especificação do equipamento. Componentes de sistemas diferentes não são automaticamente intercambiáveis.

Quando a instalação já possui um padrão definido, a reposição deve preservar a compatibilidade ou passar por uma revisão técnica completa.

Aplicações em instrumentação e indústria

As conexões dupla anilha em aço inox são encontradas em linhas de instrumentação, painéis, analisadores, bancadas de teste, máquinas, sistemas hidráulicos e pneumáticos, equipamentos de processo e circuitos de condução de fluidos.

Entre os segmentos atendidos estão:

• Óleo e gás;
• Química e petroquímica;
• Energia e geração;
• Farmacêutica;
• Alimentos e bebidas;
• Automotiva e aeroespacial;
• Máquinas e equipamentos;
• Engenharia e manutenção industrial.

Cada mercado pode possuir exigências específicas de material, limpeza, acabamento, testes e documentação.

Atendimento nacional da Usiinox

A Usiinox fornece conexões dupla anilha em aço inox para empresas instaladas em todo o território nacional, com atendimento técnico e comercial a partir de Santo André, São Paulo.

A Usiinox vende conexões para todo o Brasil. Em São Paulo, atende o ABC Paulista, capital, Campinas, Jundiaí, Sorocaba, Guarulhos, Osasco, São José dos Campos, Vale do Paraíba e Baixada Santista.

O fornecimento alcança polos industriais de Minas Gerais, Rio de Janeiro e Macaé, além do Paraná, Santa Catarina, Rio Grande do Sul, Centro-Oeste, Bahia, Pernambuco, Ceará e demais estados das regiões Nordeste e Norte.

A abrangência nacional permite atender fabricantes, integradores, revendas, plantas industriais e equipes de manutenção em diferentes localidades.

Dados necessários para solicitar uma cotação

Uma cotação precisa de conexões dupla anilha em aço inox começa com informações completas sobre a aplicação, evitando que uma peça seja definida apenas por fotografia ou aparência externa.

Perguntas frequentes

Solicite conexões dupla anilha em aço inox

Se sua empresa precisa de conexões dupla anilha em aço inox 316, envie os dados técnicos para a Usiinox.
