CONEXÕES D-SEAL

Para mais informações, clique aqui.

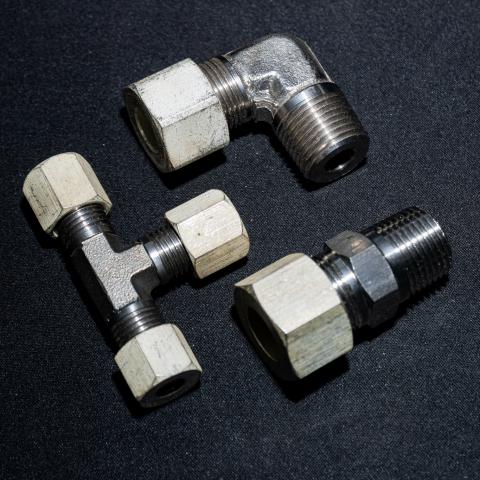

Conexões D-Seal formam um sistema de união para tubos destinado a circuitos de instrumentação, condução de fluidos e equipamentos hidráulicos ou pneumáticos. A linha apresentada pela Usiinox reúne configurações para aplicações normais e críticas, em alta ou baixa pressão, desde que cada componente seja selecionado conforme tubo, fluido, temperatura, pressão, rosca e condições reais de operação. Não existe uma pressão universal válida para toda conexão: o limite seguro resulta do conjunto completo e deve ser confirmado nas tabelas técnicas e na proposta aplicável.

Fundada em 2005, a Usiinox atende empresas em todo o Brasil com componentes para instalações industriais. Esta página explica como as conexões D-Seal trabalham, quais materiais aparecem no catálogo da linha, como preparar o tubo e quais informações permitem uma seleção tecnicamente consistente. O objetivo é dar ao comprador, ao projetista e à manutenção uma referência clara, sem substituir o cálculo de engenharia, as normas do empreendimento ou a validação do fabricante do equipamento.

O que são conexões D-Seal e onde elas se encaixam

O sistema combina corpo, flange — também chamada porca em algumas aplicações — e anilha. Durante a montagem, esses elementos trabalham sobre a superfície externa do tubo para gerar retenção mecânica e vedação. A eficiência depende de dimensões compatíveis, acabamento adequado e execução correta. Por isso, conexões D-Seal não devem ser escolhidas somente pela aparência, pelo diâmetro nominal ou pela rosca visível.

Na prática, a família pode integrar painéis de instrumentação, unidades hidráulicas, máquinas, bancadas de teste, linhas de processo, instalações químicas e petroquímicas, refinarias e redes de ar ou gases compatíveis. O catálogo também apresenta uniões, cotovelos, tês, cruzetas, passantes, tampões, adaptadores JIC de 37°, versões posicionáveis e alternativas para solda de topo ou Socket Weld. A disponibilidade exata precisa ser consultada, pois geometria, material, dimensão e terminação mudam conforme o código do item.

Como acontece a vedação entre corpo, anilha e tubo

Nas conexões D-Seal, o corpo fornece o alojamento e o apoio geométrico; a flange transmite o esforço de aperto; e a anilha atua na interface com o tubo. Quando a extremidade está cortada em esquadro, rebarbada e apoiada até o encosto, o aperto controlado posiciona os componentes e cria a condição de vedação prevista pelo sistema.

Esse mecanismo explica por que excesso de torque não representa automaticamente maior segurança. Apertar além do procedimento pode deformar componentes, marcar o tubo de maneira inadequada ou prejudicar uma futura remontagem. Apertar abaixo do necessário, por outro lado, pode impedir o assentamento correto. A orientação aplicável ao tamanho e ao material deve prevalecer sobre regras genéricas.

Retenção não depende de um único componente

A confiabilidade é sistêmica. Tubo fora de tolerância, parede incompatível, superfície riscada na região de vedação, dureza excessiva, montagem desalinhada ou rosca inadequada podem comprometer o resultado, mesmo quando a conexão é nova. Ao especificar conexões D-Seal, trate corpo, anilha, flange, tubo e terminação como uma cadeia técnica única.

Materiais indicados no catálogo da linha

Para a versão em aço inoxidável, o catálogo D-Seal informa corpos, conectores e uniões em ASTM A276 UNS S31600. As flanges são indicadas no mesmo material, com prateamento interno, e as anilhas podem ser fornecidas em ASTM A276 UNS S31600 ou aço inoxidável endurecível 17-4PH conforme ASTM A564, grau 630. Essas referências devem ser vinculadas ao código consultado; elas não autorizam presumir que todo item, estoque ou combinação tenha a mesma composição.

Para montagem das conexões D-Seal inoxidáveis, o catálogo recomenda tubo recozido em aço inox 304 ou 316. Na linha de aço carbono, a referência é tubo de baixo carbono recozido, SAE 1010, DIN 2391 ou equivalente indicado. A condição recozida favorece a interação prevista entre anilha e tubo. O catálogo também orienta que o tubo seja mais macio que a flange, aspecto que precisa ser verificado quando houver material alternativo, tratamento térmico ou origem desconhecida.

O-rings e compatibilidade química

Algumas configurações utilizam O-ring. Segundo o catálogo, conectores inoxidáveis são fornecidos com Viton e os de aço carbono com Buna-N. Isso não significa compatibilidade automática com qualquer produto. O composto elastomérico deve ser avaliado em relação ao fluido, concentração, temperatura, tempo de exposição, limpeza e possíveis aditivos. Se o processo envolver solventes, gases especiais, vapor, oxidantes ou ciclos térmicos, informe essas condições antes da compra.

Pressão, temperatura e espessura de parede

Uma seleção responsável de conexões D-Seal começa pelos valores de projeto, e não apenas pela pressão habitual da máquina. É necessário conhecer pressão máxima admissível, picos, pulsação, vácuo quando aplicável, temperatura mínima e máxima, quantidade de ciclos e consequência de eventual vazamento. A espessura do tubo influencia a resistência, mas não trabalha sozinha: diâmetro, material, tolerância, acabamento, união e temperatura também interferem.

O catálogo contém tabelas e fatores de correção de temperatura. Portanto, não é tecnicamente correto publicar um único número de pressão como promessa para toda a família. A capacidade deve ser confirmada para a combinação exata. Em projetos regulados, a escolha das conexões D-Seal ainda precisa respeitar a norma do sistema, o memorial de cálculo, a classe de tubulação e os requisitos do cliente final.

Preparação correta do tubo antes da montagem

A preparação determina a qualidade da interface. Um procedimento básico inclui:

1. confirmar material, diâmetro externo e espessura de parede;
2. inspecionar ovalização, riscos, corrosão e danos de transporte;
3. cortar a extremidade perpendicularmente ao eixo;
4. remover rebarbas internas e externas sem criar chanfro excessivo;
5. eliminar cavacos, abrasivos, óleo contaminado e partículas;
6. inserir o tubo até o encosto previsto;
7. manter alinhamento e executar o aperto conforme orientação técnica.

Para conexões D-Seal, uma extremidade inclinada reduz a área de apoio e pode alterar a posição da anilha. Rebarba interna pode se desprender e contaminar válvulas ou instrumentos; rebarba externa pode interferir no assentamento. Ferramentas devem ser adequadas ao material para evitar contaminação cruzada — especialmente em aço inox — e a limpeza final precisa seguir a criticidade do circuito.

Pré-montagem em áreas de acesso limitado

Quando não há espaço para aplicar torque ou controlar a montagem no ponto definitivo, o catálogo prevê dispositivo de pré-montagem. Ele permite posicionar os componentes em bancada e depois levar o conjunto à instalação. Ainda assim, a finalização deve seguir a instrução correspondente. A pré-montagem não corrige tubo incompatível nem dispensa inspeção.

Desmontagem e remontagem

O catálogo informa que o sistema pode ser desmontado e remontado diversas vezes. Em manutenção, isso deve ser entendido com critério: antes de remontar conexões D-Seal, verifique anilha, roscas, faces, posição no tubo, deformações, corrosão e limpeza. Se houver dano ou dúvida sobre a integridade, substitua o componente conforme a orientação responsável pelo equipamento.

Roscas NPT, NPTF, BSPT e BSPP

As terminações precisam corresponder ao equipamento. O catálogo apresenta roscas NPT na linha inoxidável e NPTF em determinadas configurações, além de opções BSPT conforme ISO 7-1 e BSPP conforme ISO 228-1, identificadas por sufixos de código e sujeitas a consulta. Não combine padrões apenas porque o início do rosqueamento parece possível: ângulo, passo, conicidade, diâmetro e método de vedação podem divergir.

Em roscas cônicas, utilize selante tecnicamente compatível com fluido, temperatura e material, evitando excesso que possa entrar no circuito. Nas versões BSPP, a vedação indicada ocorre por O-ring, e não pela interferência dos filetes. Ao cotar conexões D-Seal, informe o padrão completo e, se possível, encaminhe desenho, código ou amostra identificada.

Aplicações com gases e cuidados adicionais

Serviços com ar, nitrogênio, hidrogênio, hélio ou outros gases exigem atenção ampliada. O catálogo destaca a qualidade superficial e a parede mínima do tubo. Moléculas menores tornam defeitos de superfície e folgas mais relevantes, enquanto a energia armazenada em gás comprimido eleva a consequência de uma falha. Limpeza, estanqueidade, ventilação e procedimento de teste devem ser definidos pelo projeto.

Assim, conexões D-Seal para gás devem ser verificadas quanto a material, espessura, acabamento do tubo, faixa térmica, compatibilidade de elastômeros e método de detecção de vazamento. Oxigênio, gases inflamáveis, tóxicos ou de alta pureza requerem requisitos específicos que não podem ser inferidos desta página.

Configurações para diferentes rotas de tubulação

Uma instalação raramente utiliza apenas uniões retas. Cotovelos mudam direção, tês criam derivações, cruzetas distribuem circuitos e peças passantes atravessam painéis ou chapas. Tampões isolam pontos, enquanto adaptadores conectam interfaces distintas. A variedade de conexões D-Seal ajuda a reduzir improvisações, desde que o projetista minimize pontos de vazamento, tensões por desalinhamento e regiões de difícil inspeção.

Também aparecem no catálogo soluções de solda e adaptadores JIC 37°. A presença dessas geometrias não torna os sistemas equivalentes: cada lado mantém seu próprio mecanismo de vedação e procedimento. Na transição, documente claramente qual extremidade recebe tubo, qual recebe rosca, flangeamento, cone ou solda.

Onde a linha pode ser utilizada

As conexões D-Seal podem atender painéis de instrumentação, skids, laboratórios industriais, máquinas especiais, prensas, unidades de potência, equipamentos pneumáticos, dosagem, amostragem e condução de fluidos em plantas químicas, petroquímicas, de óleo e gás, alimentos, papel e celulose, mineração, siderurgia, energia e saneamento, sempre após avaliação de compatibilidade.

A Usiinox comercializa para todo o território nacional. Empresas em polos como São Paulo, Campinas, Sorocaba, São José dos Campos, Rio de Janeiro, Macaé, Belo Horizonte, Contagem, Curitiba, Joinville, Caxias do Sul, Porto Alegre, Salvador, Camaçari, Recife, Fortaleza, Goiânia e Manaus podem consultar a linha. A menção às localidades indica abrangência logística; não representa presença física, estoque permanente ou prazo garantido em cada cidade.

Checklist para solicitar uma cotação tecnicamente completa

Para reduzir dúvidas e retrabalho, informe:

• fluido e concentração, quando aplicável;
• pressão normal, máxima, picos e temperatura;
• material, diâmetro externo e parede do tubo;
• padrão e tamanho de rosca ou outra terminação;
• geometria: união, cotovelo, tê, cruzeta, passante ou adaptador;
• material desejado e requisito de O-ring;
• quantidade, destino e prazo necessário;
• norma do projeto, desenho, foto ou código existente.

Com esses dados, a equipe consegue avaliar quais conexões D-Seal correspondem à aplicação e apontar informações que ainda precisam ser confirmadas. A aprovação final deve envolver o responsável técnico do sistema.

Perguntas frequentes sobre conexões D-Seal

Fale com a Usiinox sobre sua aplicação

Precisa especificar conexões D-Seal para uma máquina, painel, skid ou linha industrial? Entre em contato com a Usiinox e envie os dados do circuito. Quanto mais completa for a informação sobre tubo, fluido, pressão, temperatura, rosca, geometria e quantidade, mais objetiva será a análise. Se ainda houver dúvida sobre o código, encaminhe desenho ou foto identificada para conferência técnica e solicite uma cotação para atendimento em qualquer região do Brasil.
