CONEXÕES EM AÇO INOX 316

Para mais informações, clique aqui.

As conexões em aço inox 316 são componentes destinados à união, adaptação, derivação e mudança de direção em linhas que transportam líquidos ou gases. Elas podem integrar tubos, mangueiras, válvulas, instrumentos, painéis, bombas e equipamentos, desde que o modelo seja tecnicamente compatível com a aplicação.

O material 316 é valorizado pela combinação entre resistência mecânica, facilidade de fabricação, possibilidade de higienização e resistência à corrosão em diferentes ambientes industriais. Entretanto, nenhuma conexão deve ser selecionada apenas pela identificação da liga. Pressão, temperatura, fluido, tubo, rosca, vedação, montagem e condições externas precisam ser analisados como partes do mesmo sistema.

Fundada em 2005, a Usiinox fabrica componentes em aço inox para condução de fluidos, instrumentação e aplicações de alta pressão. Instalada em Santo André, São Paulo, atende fabricantes de máquinas, integradores, distribuidores, engenharias, compradores e equipes de manutenção em todo o Brasil.

Este guia apresenta os principais critérios para especificar conexões em aço inox 316, entender as características do material e reduzir erros de compra, instalação e substituição.

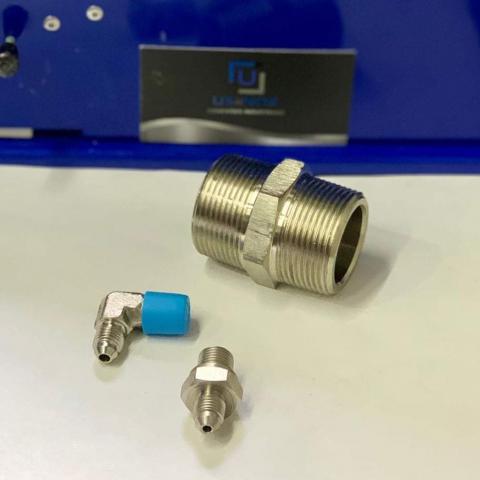

Conector macho Usiinox. Medida, rosca, vedação e capacidade devem ser confirmadas para cada aplicação.

O que são conexões em aço inox 316

As conexões em aço inox 316 são peças projetadas para estabelecer uma interface controlada entre dois ou mais componentes de uma linha. Dependendo da geometria, podem realizar uma ligação reta, uma redução, uma derivação, uma passagem por painel ou uma transição entre tubo e rosca.

A função de uma conexão não se limita a “unir duas pontas”. O componente precisa conter o fluido, preservar a estanqueidade, transmitir esforços previstos, permitir montagem adequada e manter compatibilidade com os materiais ligados. Em sistemas pressurizados, pequenas diferenças de perfil, passo de rosca, cone ou alojamento podem determinar se a união funcionará corretamente.

Entre as configurações mais utilizadas estão:

• Conectores macho e fêmea;
• Conectores para painel;
• Adaptadores macho, fêmea e redutores;
• Uniões retas e redutoras;
• Cotovelos, tês e cruzetas;
• Porcas, anilhas e componentes de montagem;
• Espigões, luvas e interfaces especiais;
• Peças desenvolvidas conforme desenho ou amostra, após análise.

Por isso, conexões em aço inox 316 visualmente parecidas não devem ser consideradas equivalentes sem a confirmação dimensional e funcional.

O que significa aço inox 316

O aço inox 316 pertence à família dos aços inoxidáveis austeníticos. Sua composição inclui cromo e níquel, além de molibdênio. O molibdênio contribui para melhorar a resistência à corrosão localizada em determinadas condições, particularmente quando comparado a ligas austeníticas sem esse elemento.

Faixas químicas exatas dependem da norma, da forma do produto e da especificação contratada. Como referência técnica comum, materiais identificados como 316 costumam apresentar aproximadamente 16% a 18% de cromo, 10% a 14% de níquel e 2% a 3% de molibdênio. A confirmação deve ser feita pelo certificado do material aplicável ao lote fornecido.

Nas conexões em aço inox 316, o desempenho não depende apenas da composição nominal. Acabamento superficial, processo de fabricação, tratamento, contaminação, tensões residuais, geometria e contato com outros metais também interferem no comportamento em serviço.

O termo “inoxidável” não significa que o material seja imune à corrosão. A liga precisa ser compatível com o ambiente e o processo.

Diferenças entre aço inox 316 e 316L

O aço inox 316L é uma variante de baixo carbono. A letra L deriva de “low carbon”. Em especificações usuais, o 316L apresenta limite máximo de carbono menor que o 316, condição que pode ser relevante em componentes soldados ou expostos a determinados ciclos térmicos.

Isso não autoriza substituir automaticamente um grau pelo outro. O desenho, a norma, as propriedades mecânicas, o processo de fabricação, os requisitos de soldagem e a documentação do projeto precisam ser considerados.

Ao solicitar conexões em aço inox 316, informe se o projeto exige 316, 316L, dupla certificação, identificação UNS, certificado de matéria-prima ou outra condição específica. A expressão comercial não deve substituir a especificação técnica.

Resistência à corrosão e limites de aplicação

A camada passiva rica em cromo é fundamental para a resistência à corrosão dos aços inoxidáveis. Quando a superfície está limpa e em ambiente adequado, essa camada pode se recompor após pequenos danos. Contudo, cloretos, frestas, depósitos, contaminação ferrosa, temperatura elevada e tensões podem criar condições desfavoráveis.

As conexões em aço inox 316 devem ser avaliadas quanto a diferentes mecanismos possíveis:

• Corrosão uniforme: perda relativamente distribuída da superfície;
• Pite: ataque localizado que pode produzir cavidades profundas;
• Corrosão em fresta: associada a regiões confinadas e baixa renovação do meio;
• Corrosão galvânica: interação entre metais diferentes em presença de eletrólito;
• Corrosão sob tensão: combinação de meio, tensão e material suscetível;
• Contaminação superficial: partículas de aço carbono ou resíduos que prejudicam a superfície.

O 316 costuma apresentar desempenho superior ao 304 em várias condições com cloretos, mas não é uma solução universal para água do mar, salmouras, ácidos ou produtos de limpeza. Concentração, temperatura, oxigenação, velocidade, pH, contaminantes e tempo de contato mudam o resultado.

Antes de aprovar conexões em aço inox 316, o responsável técnico deve consultar dados de corrosão aplicáveis à concentração e à temperatura reais, além de considerar limpeza, drenagem, frestas e condição superficial.

Pressão de trabalho não é definida somente pelo material

Uma conexão não recebe capacidade de pressão apenas porque foi fabricada em aço inox 316. A pressão admissível depende de geometria, dimensão, espessura, tipo de união, rosca, vedação, tubo, temperatura, fabricação e procedimento de montagem.

Ao dimensionar conexões em aço inox 316, diferencie:

• Pressão normal: valor predominante durante a operação;
• Pressão máxima: maior valor previsto em condições especificadas;
• Picos transitórios: elevações rápidas durante partidas, paradas ou manobras;
• Pulsação: variações repetitivas que podem contribuir para fadiga;
• Pressão de teste: condição definida por procedimento e nunca presumida;
• Vácuo: quando aplicável, situação que também exige validação do conjunto.

O componente com menor limite pode determinar a capacidade de toda a linha. Portanto, não é tecnicamente correto aplicar a uma montagem completa o valor isolado de apenas uma peça.

As conexões em aço inox 316 fornecidas pela Usiinox devem ser cotadas com dados reais de pressão, temperatura, fluido e interfaces. O limite aplicável será relacionado ao modelo e à configuração consultados.

Influência da temperatura

A temperatura interfere nas propriedades dos metais, na viscosidade do fluido e no comportamento de elastômeros, selantes e outros elementos de vedação. Também pode provocar dilatação, contração e ciclos térmicos capazes de alterar esforços e alinhamento.

Para selecionar conexões em aço inox 316, informe:

• Temperatura mínima do fluido;
• Temperatura normal de operação;
• Temperatura máxima e duração da exposição;
• Temperatura ambiente ao redor da instalação;
• Ciclos de aquecimento e resfriamento;
• Limpeza térmica ou esterilização, quando houver;
• Possibilidade de choque térmico.

Uma classificação informada à temperatura ambiente não deve ser automaticamente extrapolada para temperaturas maiores ou menores. Todos os materiais do conjunto precisam permanecer adequados.

Tubo e conexão precisam ser compatíveis

Em sistemas que utilizam compressão, anilhas ou contato direto com o tubo, a qualidade do tubo é parte essencial da vedação e da fixação. O diâmetro nominal isolado não fornece todas as informações necessárias.

O desempenho das conexões em aço inox 316 pode depender dos seguintes dados do tubo:

Tubos não devem ser forçados para corrigir desalinhamentos. Suportes e abraçadeiras precisam controlar peso, vibração e movimento sem transferir cargas indevidas para as conexões.

Conector fêmea em aço inox. Tubo, rosca e condições de operação devem ser confirmados na cotação.

Sistemas de vedação e união

Existem diversas famílias de conexões em aço inox 316, e cada uma utiliza princípios próprios de montagem e vedação. Componentes de sistemas diferentes não devem ser misturados somente porque parecem encaixar.

Dupla anilha

O conjunto utiliza corpo, porca, anilha dianteira e anilha traseira. Durante o aperto, os componentes atuam sobre o tubo de forma controlada. Diâmetro, espessura, material, dureza e acabamento do tubo influenciam a montagem.

JIC

O sistema JIC utiliza interface cônica de 37 graus. A vedação depende do contato entre os cones compatíveis, enquanto a rosca fornece a força de união. Danos no cone, desalinhamento ou padrão incorreto podem impedir a vedação.

Vedação com O Ring

Em configurações específicas, um elastômero participa da vedação. O composto precisa ser compatível com fluido, temperatura e pressão. Dimensão, alojamento, acabamento e compressão também precisam estar corretos.

Roscas vedantes e não vedantes

Algumas roscas participam da vedação; outras apenas aproximam superfícies de contato. O uso de fita ou pasta depende do padrão e não corrige incompatibilidades geométricas.

Ao comparar conexões em aço inox 316, confirme sempre onde a vedação ocorre e qual procedimento de montagem pertence àquela família.

Roscas NPT BSP e métricas

Roscas podem parecer semelhantes e ainda possuir ângulo, passo, conicidade e diâmetro diferentes. Forçar uma rosca incompatível pode danificar filetes, gerar falso aperto e comprometer a segurança.

Para especificar conexões em aço inox 316, não informe apenas “meia polegada” ou outra medida nominal. Declare:

• Norma ou padrão da rosca;
• Diâmetro nominal;
• Passo ou número de fios;
• Rosca interna ou externa;
• Paralela ou cônica;
• Tipo de assento e método de vedação;
• Referência do equipamento ligado.

Medição com calibradores, desenho, norma ou amostra identificada é preferível à comparação visual.

Principais modelos fabricados pela Usiinox

A Usiinox produz conexões em aço inox 316 para diferentes pontos de linhas industriais. Medidas, roscas, materiais e disponibilidade são confirmados durante a análise comercial.

Conector macho

Realiza a ligação entre um tubo e uma porta com rosca interna compatível. É necessário informar dimensões do tubo, padrão da rosca, fluido, pressão e temperatura.

Conector fêmea

Integra um tubo a um componente com rosca externa. Perfil, passo, diâmetro e método de vedação devem ser confirmados.

Conector para painel

Permite atravessar e fixar a conexão em painel, chapa ou estrutura, contribuindo para uma instalação organizada.

Adaptador macho

Utilizado para integrar interfaces previstas no projeto sem improvisar combinações de roscas.

Adaptador fêmea

Realiza a transição para uma interface fêmea compatível, conforme medidas e condições operacionais.

Adaptador redutor

Permite transições entre dimensões ou interfaces diferentes. Vazão, perda de carga e resistência do conjunto precisam ser consideradas.

Porcas anilhas e componentes

Porcas e anilhas devem pertencer ao sistema tecnicamente compatível com o corpo e o tubo. A mistura entre famílias pode alterar tolerâncias e funcionamento.

Além desses itens, a aplicação pode utilizar uniões, cotovelos, tês, cruzetas, espigões, luvas e peças especiais. Consulte a Usiinox com desenho, amostra, código ou medidas.

Fabricação acabamento e controle dimensional

A qualidade das conexões em aço inox 316 está relacionada ao material e à execução. Usinagem, tolerâncias, concentricidade, acabamento das superfícies funcionais, limpeza de rebarbas e integridade das roscas influenciam montagem e vedação.

Pontos de atenção incluem:

• Recebimento e identificação da matéria-prima;
• Controle das dimensões críticas do desenho;
• Integridade de roscas, cones e alojamentos;
• Remoção de cavacos e rebarbas prejudiciais;
• Proteção contra contaminação durante manuseio;
• Inspeções definidas para o produto;
• Documentação e rastreabilidade quando especificadas.

Passivação, limpeza especial, rugosidade controlada, certificados e inspeções adicionais não devem ser presumidos. Quando necessários, precisam constar na consulta e na proposta.

Montagem correta e segurança

Mesmo conexões em aço inox 316 corretamente especificadas podem falhar quando instaladas de forma inadequada. O procedimento depende da família do produto, mas algumas práticas gerais ajudam a controlar riscos:

1. Despressurizar, drenar e bloquear o sistema antes da intervenção;
2. Confirmar código, material, medida, rosca e vedação;
3. Inspecionar superfícies funcionais e descartar peças danificadas;
4. Cortar tubos perpendicularmente e remover rebarbas adequadamente;
5. Manter componentes limpos e protegidos contra partículas;
6. Alinhar a linha sem usar a conexão para vencer tensão lateral;
7. Aplicar o procedimento de aperto definido para o produto;
8. Instalar suportes para controlar peso, vibração e movimento;
9. Testar e inspecionar conforme o plano técnico da instalação;
10. Nunca procurar vazamentos com as mãos em sistema pressurizado.

Reaperto indiscriminado não substitui diagnóstico. Em caso de vazamento, o sistema deve ser colocado em condição segura e a causa precisa ser identificada.

Falhas frequentes e como preveni las

Seleção apenas pela aparência

Uma fotografia não confirma rosca, material, tolerância, assento nem capacidade. Use desenho, código, medição ou amostra identificada.

Mistura de componentes

Porcas, anilhas, corpos e vedações de fabricantes ou famílias diferentes podem ser incompatíveis. Valide o conjunto completo.

Material inadequado ao fluido

O aço inox 316 pode sofrer corrosão em meios incompatíveis. Informe composição, concentração, temperatura e contaminantes.

Tubo fora de especificação

Diâmetro, espessura, dureza, superfície ou ovalização inadequados podem comprometer conexões em aço inox 316 que atuam diretamente sobre o tubo.

Vibração e pulsação ignoradas

Movimentos repetidos podem produzir fadiga. Roteamento, suportação e análise dinâmica são partes do projeto.

Contaminação por aço carbono

Ferramentas, bancadas ou partículas podem contaminar a superfície inoxidável. Procedimentos de fabricação e limpeza devem evitar essa ocorrência.

Aplicações industriais

As conexões em aço inox 316 podem atender diferentes segmentos, desde que sejam compatíveis com as condições específicas de cada processo:

• Química e petroquímica;
• Óleo e gás;
• Farmacêutica e cosmética;
• Alimentos e bebidas;
• Energia e geração;
• Siderurgia, mineração e papel e celulose;
• Máquinas e equipamentos;
• Automotiva e aeroespacial;
• Saneamento e tratamento de água;
• Instrumentação, laboratórios e bancadas de teste;
• Manutenção industrial e projetos especiais.

Em setores sanitários, o material 316 não garante sozinho atendimento higiênico. Geometria, acabamento, drenabilidade, método de limpeza, documentação e requisitos regulatórios também precisam ser definidos.

Atendimento Usiinox em todo o Brasil

A Usiinox fornece conexões em aço inox 316 para empresas de todas as regiões brasileiras. A partir de Santo André, atende o ABC Paulista, capital de São Paulo, Campinas, Jundiaí, Sorocaba, Vale do Paraíba e Baixada Santista, além de outros polos industriais do país.

O fornecimento alcança Minas Gerais, Rio de Janeiro, Espírito Santo, Paraná, Santa Catarina, Rio Grande do Sul, Goiás, Distrito Federal, Bahia, Pernambuco, Ceará, Amazonas, Pará e demais estados. A localização do comprador não altera a necessidade de uma especificação completa.

Desenhos, códigos, fotografias, amostras e informações operacionais ajudam a Usiinox a compreender a necessidade e preparar a cotação.

Como solicitar uma cotação técnica

Para cotar conexões em aço inox 316, informe:

Quanto mais completos forem os dados, menor será o risco de selecionar uma peça apenas pela semelhança visual.

Perguntas frequentes sobre conexões em aço inox 316

Solicite conexões em aço inox 316 à Usiinox

Para comprar conexões em aço inox 316, envie a aplicação, o fluido, as pressões, as temperaturas, os dados do tubo, o padrão da rosca, a vedação, a quantidade e a referência disponível. A equipe da Usiinox analisará as informações para identificar a configuração aplicável e preparar a proposta comercial.
